CM-Serie: Neue Maßstäbe in der Wegmessung mit Wirbelstromsensoren

Die Minikeramiksensoren der CM-Serie benötigen keinerlei Freihaltung und können in anspruchsvollen Applikationen unter hohem Druck (bis 100 bar und mehr) und hoher Temperatur (bis 190ºC) eingesetzt werden.

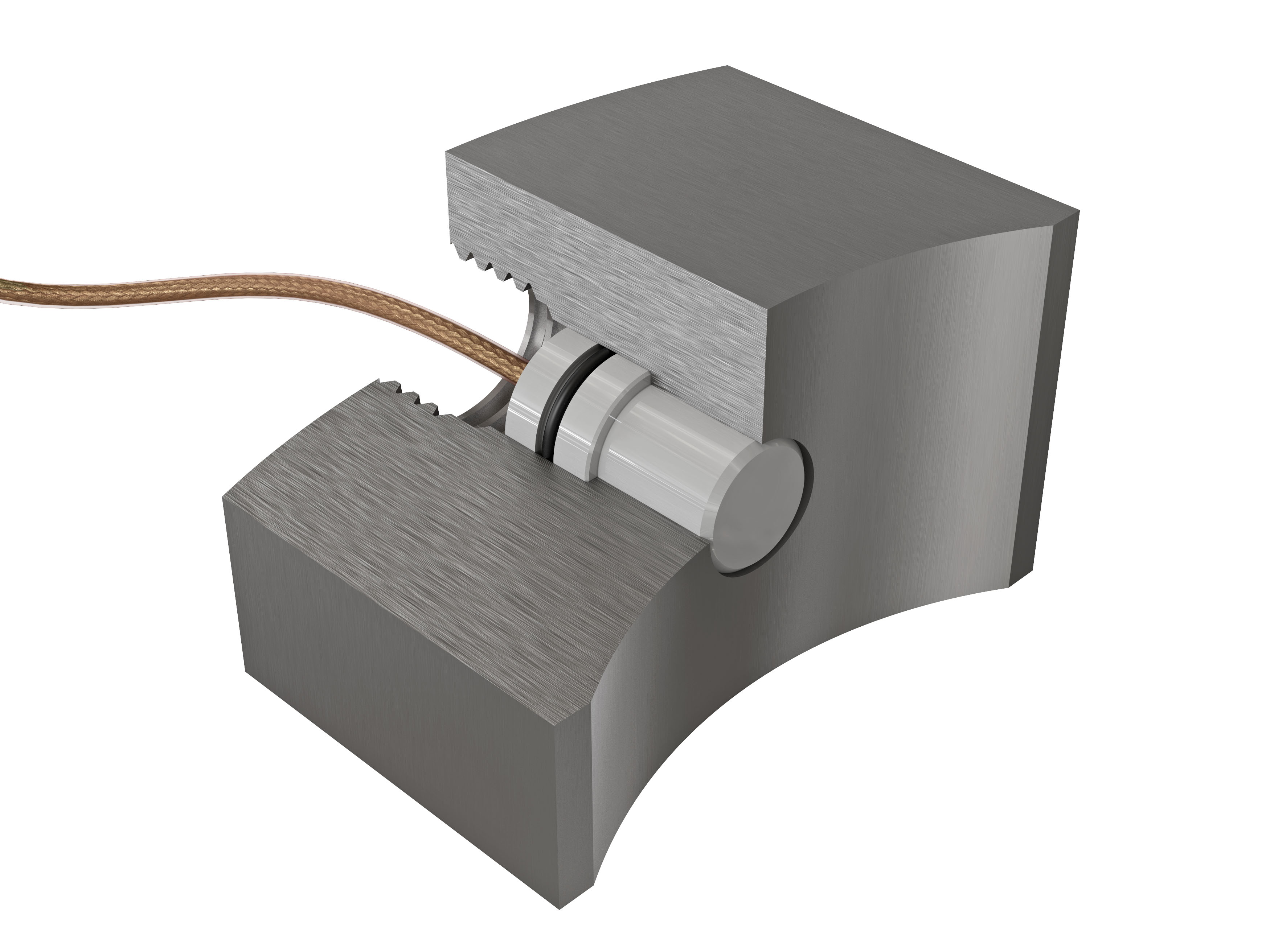

Bei herkömmlichen Sensoren ähnlicher Größe müssen rund um den Kopfbereich des Sensors störende leitfähige Materialien entfernt werden. Ohne diese zusätzliche Materialfreihaltung an der Einbaustelle würde das vom Sensor generierte Messfeld von der Umgebung bedämpft und das Ausgangssignal gestört werden. Beim Einsatz der eddylab-Sensoren können zusätzliche Aussparungen an der Einbaustelle vollständig entfallen. Erreicht wir dies durch den Einsatz von Zirkonoxidkeramik als Gehäusewerkstoff in sowie feldfokussierend wirkenden Ferritbausteinen und speziellen Legierungsdrähten zum Aufbau der hochfrequent betriebenen Messspule.
Zum Einsatz kommen die kleinen Keramiksensoren der CM-Serie zum Beispiel bei der mikrometergenauen Beobachtung der Wellenverlagerung eines Turboladers, dessen Kugellager durch einen Ölfilm (Squeeze Film) umgeben ist, der zur Dämpfung der Wellenbewegung dient. Die eddylab-Sensoren ermitteln die genaue Position des Turbinen- und Verdichterrads unter Realbedingungen und ermöglichen so die Optimierung des gesamten System.

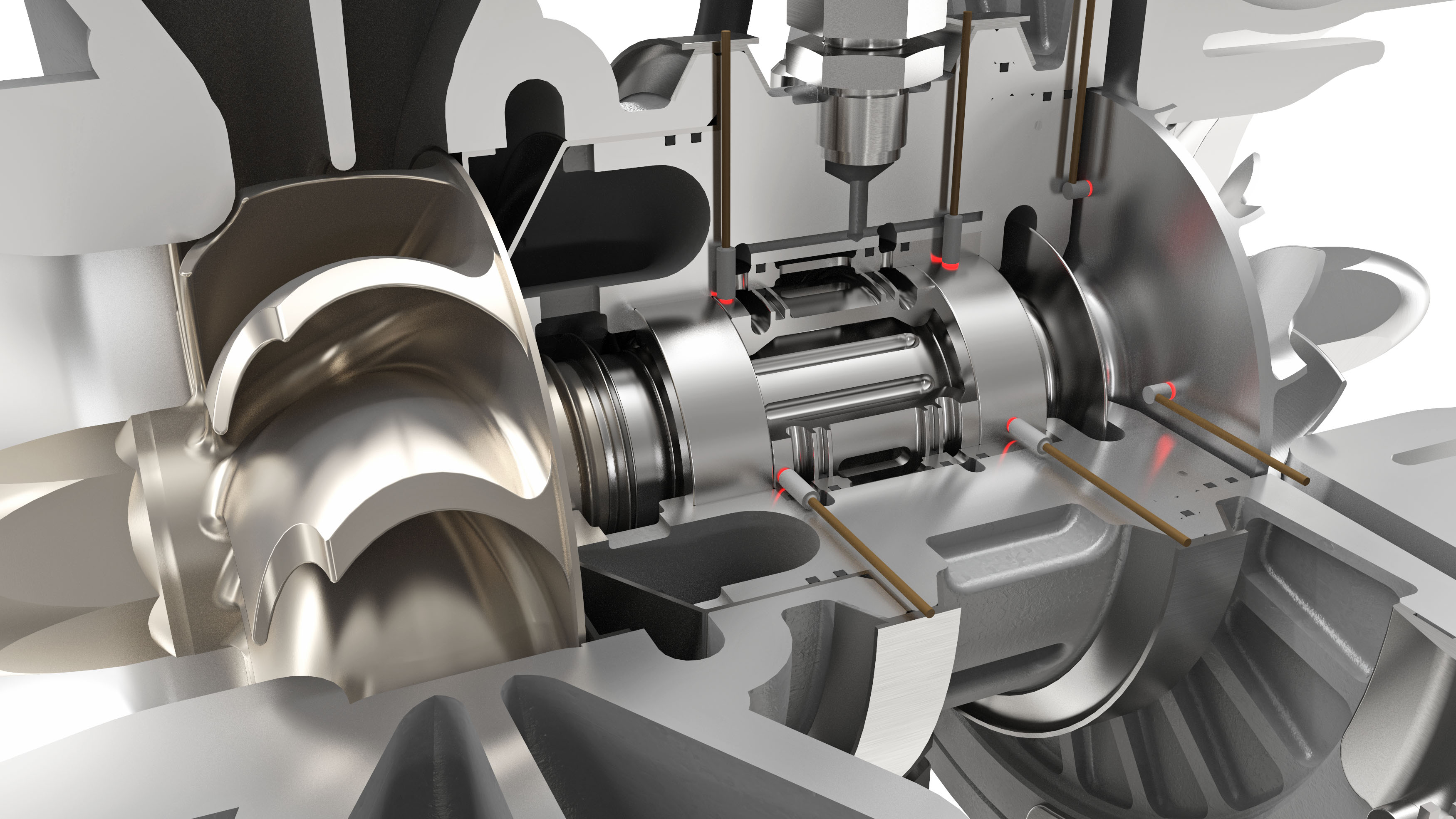

Die Sensoren der CM-Serie ermöglichen die mikrometergenaue Beobachung der Welle eines Turboloaders
