Hochdynamische und
hochpräzise Sensorsysteme

Anzeigen und Displays

Sollten Sie eine Visualisierung der vom Sensor gelieferten Messwerte wünschen, liefert Ihnen eddylab mit den Serien PAX, REX und den Magnescale Displays für jedes Sensorsignal die optimale Lösung. Der modulare Aufbau unserer Anzeigen ermöglicht ein Aufrüsten mit einer Vielzahl von Ausgangskarten, die ein Weiterverarbeiten der Daten per Steuerung oder PC ermöglichen. Funktionen wie das Nullen, Grenzwerte setzen, Linearisieren und vieles mehr, machen die Geräte zu echten Multifunktionsanzeigen.

PAXP

Anzahl der Achsen

1 / 2

Eingang analog

0...10 V, 4...20 mA, 2 x 0...10 V, 4...20 mA

Sensorversorgung

ja bis 50 mA

Ziffer

5

Ausgänge

Diverse über steckbare Karten

Schnittstellen

Diverse über steckbare Karten

Download

PAXI

Anzahl der Achsen

1

Eingang digital

TTL, HTL

Sensorversorgung

ja bis 50 mA

Ziffer

6

Ausgänge

Diverse über steckbare Karten

Schnittstellen

Diverse über steckbare Karten

Download

PAXDP

Anzahl der Achsen

2

Eingang analog

0...10 V, 4...20 mA, 2 x 0...10 V, 4...20 mA

Sensorversorgung

ja bis 50 mA

Ziffer

5

Ausgänge

Diverse über steckbare Karten

Schnittstellen

Diverse über steckbare Karten

Download

  • Datenblatt (auf Anfrage)
  • CAD-Daten (auf Anfrage)

REX-Serie

Anzahl der Achsen

1, 2

Eingang digital

TTL, HTL

Zählfrequenz

Bis zu 1 MHz

Sensorversorgung

ja bis 50 mA

Ziffer

6 bis 8

Ausgänge

Version mit 2 Grenzwerten und Schaltausgängen

Schnittstellen

Version mit RS232 und RS485 und analog

Download

LT10A/LT11A/LT30 - Magnescale ®

Anzahl der Achsen

1 und 2

Eingang digital

DT/ DK/ DK800S

Sensorversorgung

ja

Ziffer

7

Ausgang

-

Schnittstellen

Versionen mit RS232 oder BCD

Download

LT80 - Magnescale® mit MG80

Anzahl der Achsen

Mehrstellen Messeinrichtung

Eingang

DK/DT über Magnescale MG-Module

Display

7-Zoll Touch Screen LCD-Display (1024 x 600)

Ausgang

Datenspeicherung auf SD-Karte/ USB-Stick

Schnittstelle

Datenübertragung über Ethernet

Download

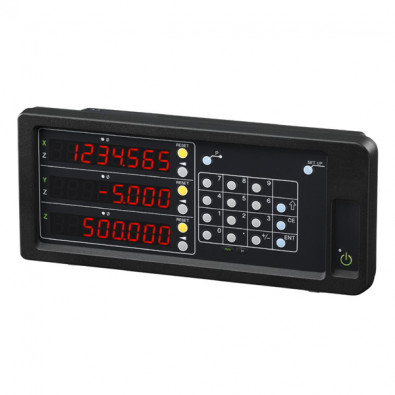

LG20 - Magnescale ®

Anzahl der Achsen

1, 2, 3

Ausführung

Standardzähler

Eingang digital für Sensor

SJ300, SJ700, GBER, PL20C, DK-Messtaster

Sensorversorgung

ja

Ziffer

7

Auflösung, wählbar

0,1, 0,5, 1, 2, 5, 10, 20, 25, 50, 100 µm

Download

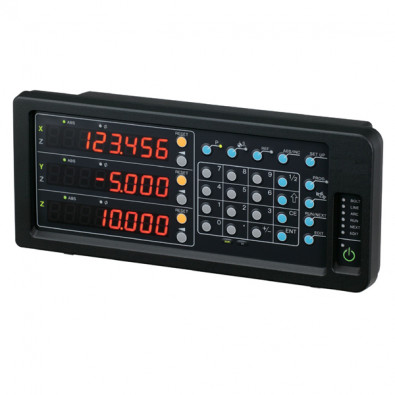

LH70/LH71 - Magnescale ®

Anzahl der Achsen

1, 2, 3

Ausführung

Zähler für Dreh- und Fräsmaschinen

Eingang digital für Sensor

SJ300, SJ700, GBER, PL20C, DK-Messtaster

Sensorversorgung

ja

Ziffer

7

Auflösung, wählbar

linear: 0,1, 0,5, 1, 5, 10 µm; rotativ: 1 s, 10 s, 1 min, 10 min

Download
