Das Produktportfolio von eddylab umfasst Sensoren und Komponenten für nukleare Anwendungen, die gemäß den Normen RCC-E oder IEEE für den Einsatz innerhalb oder außerhalb des Containments qualifiziert werden können.
eddylab verfolgt einen ganzheitlichen Ansatz und bietet die komplette Messkette bis zum Kontrollraum außerhalb des Containments. Das Design jeder Komponente ist konsequent auf Robustheit und Langlebigkeit ausgelegt.
Innerhalb des Containments sind alle Produkte durchgehend anorganisch und hermetisch abgedichtet. Die nuklearen Produkte von eddylab halten allen Umweltbelastungen hinsichtlich thermischer und seismischer Beanspruchung sowie Strahlenbelastung stand.

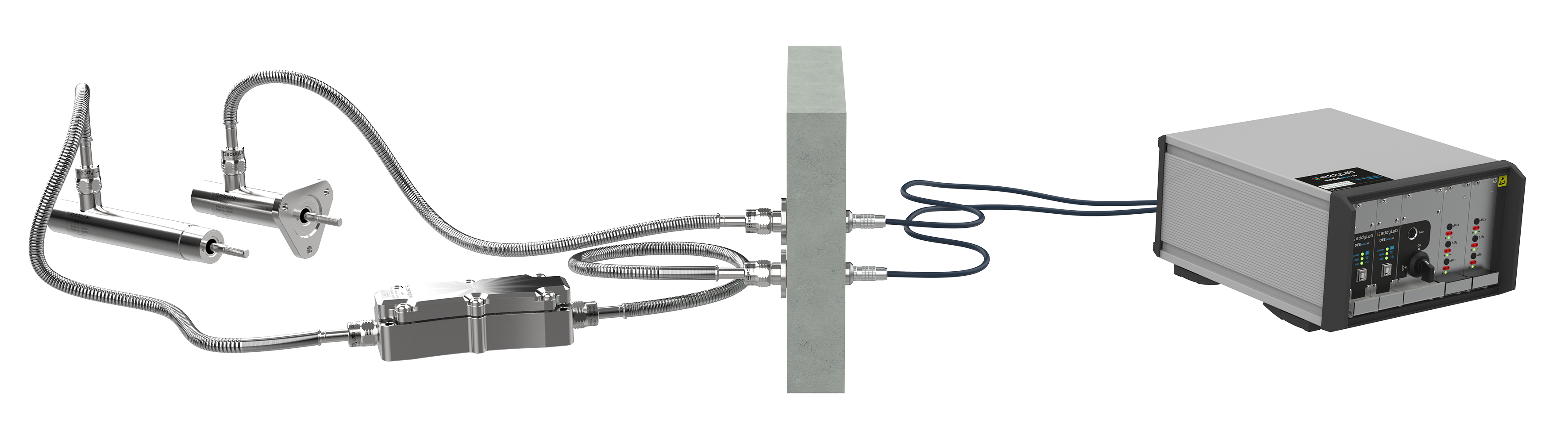

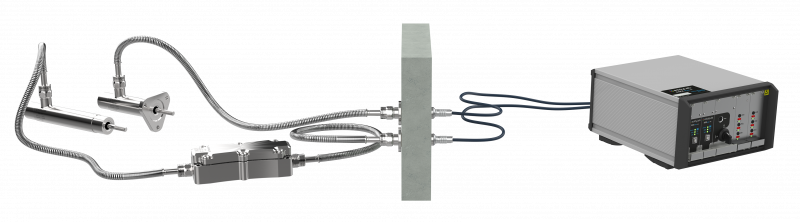

Für Kraftwerksanwendungen bietet eddylab eine Komplettlösung: von Sensoren und Verkabelung bis hin zur Elektronik in einem speziellen Schaltschrank.
| K1-qualifizierbar (Inside Containment) |
K3-qualifizierbar (Outside Containment) |
|
|---|---|---|
|
|
Die Systemlösung von eddylab

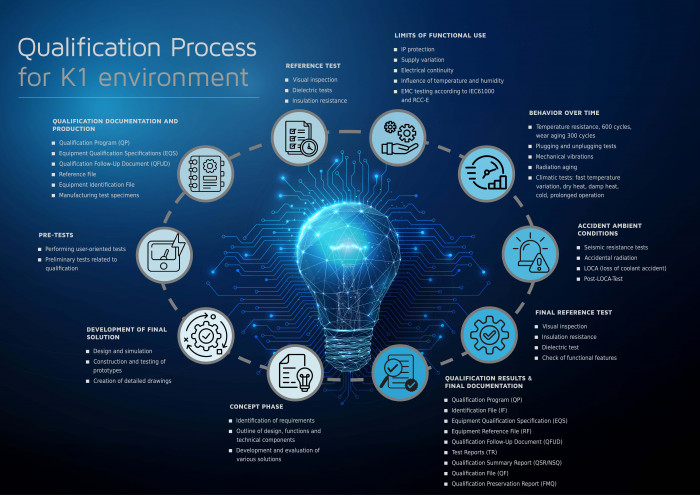

eddylab bietet neben der Entwicklung auch Produktqualifizierungen gemäß der RCC-E oder IEEE-Norm an und stellt damit sicher, dass die Messsysteme auch unter extremen Einsatzbedingungen zuverlässig funktionieren. Ziel der Qualifikation ist es, die Eignung für die spezifische, sicherheitstechnische Anwendung nachzuweisen. Die Qualifizierung besteht aus umfangreichen Tests, die die im regulären Betrieb sowie in einem Störfallszenario auftretenden Belastungen realistisch abbilden. Darunter fallen beispielsweise Temperatur-, Strahlungs-, Vibrations-, Feuchtigkeits-, EMV- sowie seismische und LOCA-Prüfungen. So wird die langfristige Einsatzfähigkeit und Sicherheit der Produkte gewährleistet. Um eine vollständige Qualifizierung zu gewährleisten, arbeitet eddylab mit einer Vielzahl renommierter Prüflabore zusammen, um alle erforderlichen Tests durchzuführen.

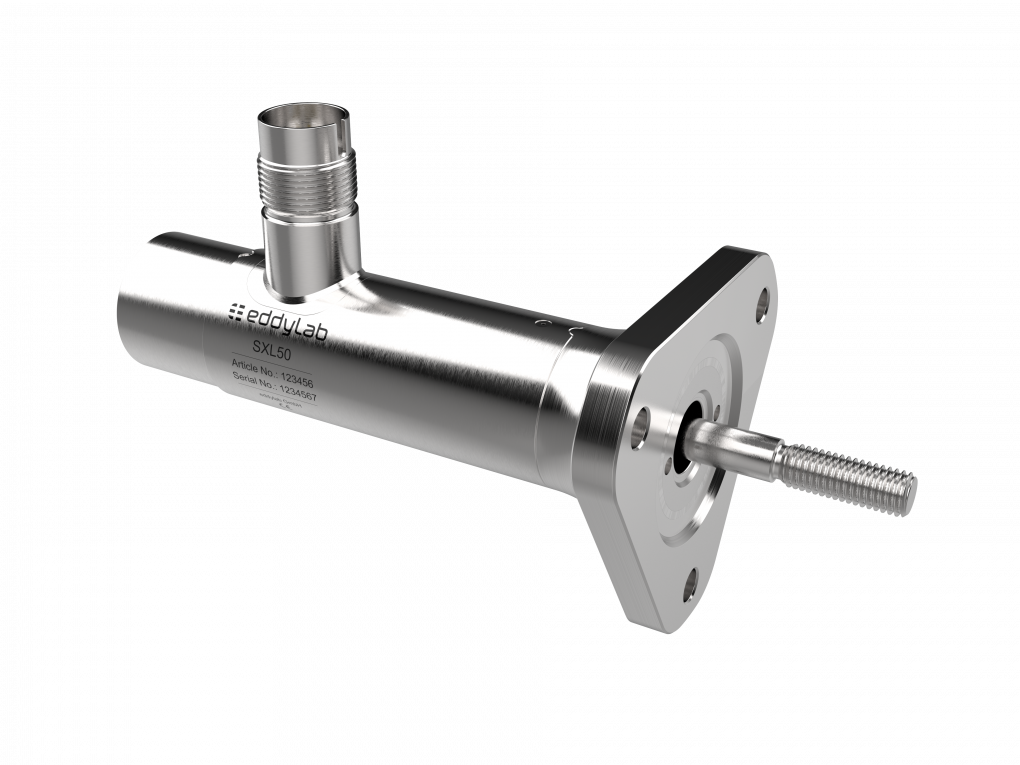

Sensor-Serie für sicherheitsrelevante, nukleare Anwendungen.
|
Messbereich |
10 - 400 mm |
|
Betriebstemperaturbereich |
Bis 400 °C |
|
Aufbau |
Edelstahlgehäuse, hermetisch dicht geschweißt, komplett anorganischer Aufbau, patentierter Steckerausgang |
|
Vorgesehener Einsatzbereich |
Innerhalb des Containments (K1) |
|
Besonderheit |
Strahlen- und temperaturbeständig, hohe Widerstandsfähigkeit gegen seismische Belastungen, Vibration und Schock |

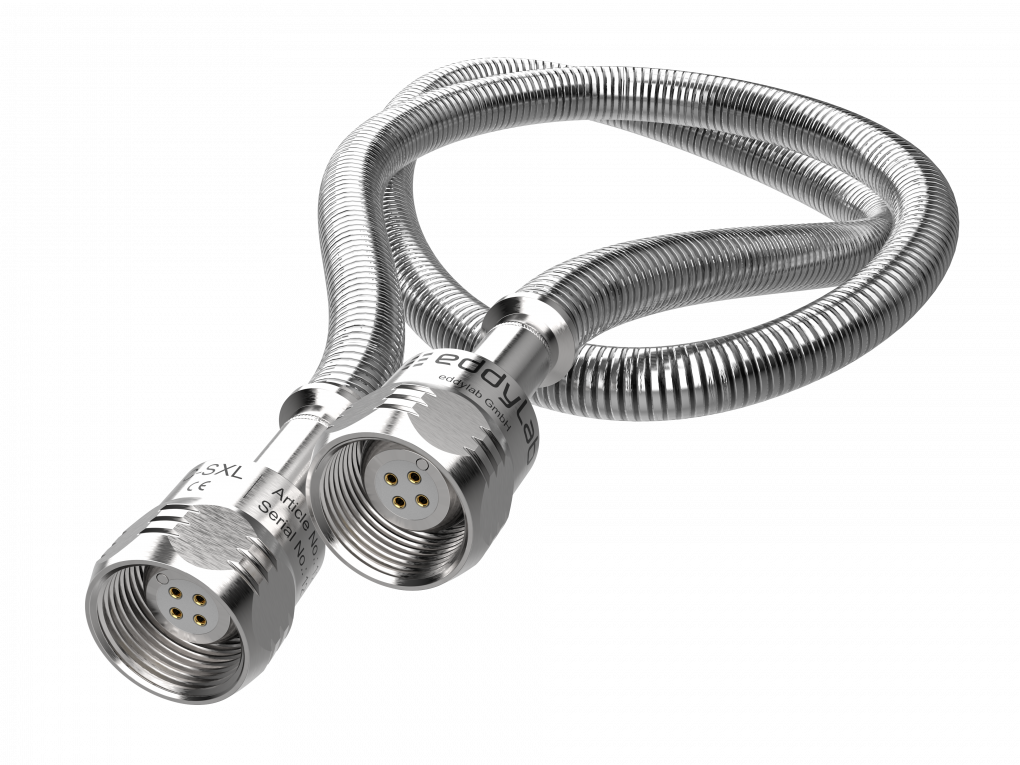

eddylab bietet Verkabelungslösungen an, die für den Einsatz innerhalb des Containments (K1) qualifiziert werden können. Kabellängen und Ausführung der Anschlüsse können je nach Kundenanforderungen variiert werden.
|
Aufbau |
Patentierte Steckverbinder, doppelwandiger, flexibler Schutzschlauch mit verschweißten Steckverbindern |
|
Material |
Gehäuse Edelstahl, Isolator Keramik, Nickellitzen mit anorganischer Isolation |
|
Kabellänge |
Bis 50 m |
|
Betriebstemperatur |
Bis zu 400°C |
|
Kabelenden |
4-30 polige Steckverbinder |
|
Vorgesehener Einsatzbereich |
Innerhalb des Containments (K1) |
|
Besonderheit |
Strahlen- und temperaturbeständig, hohe Widerstandsfähigkeit gegen seismische Belastungen, Vibration und Seismik |

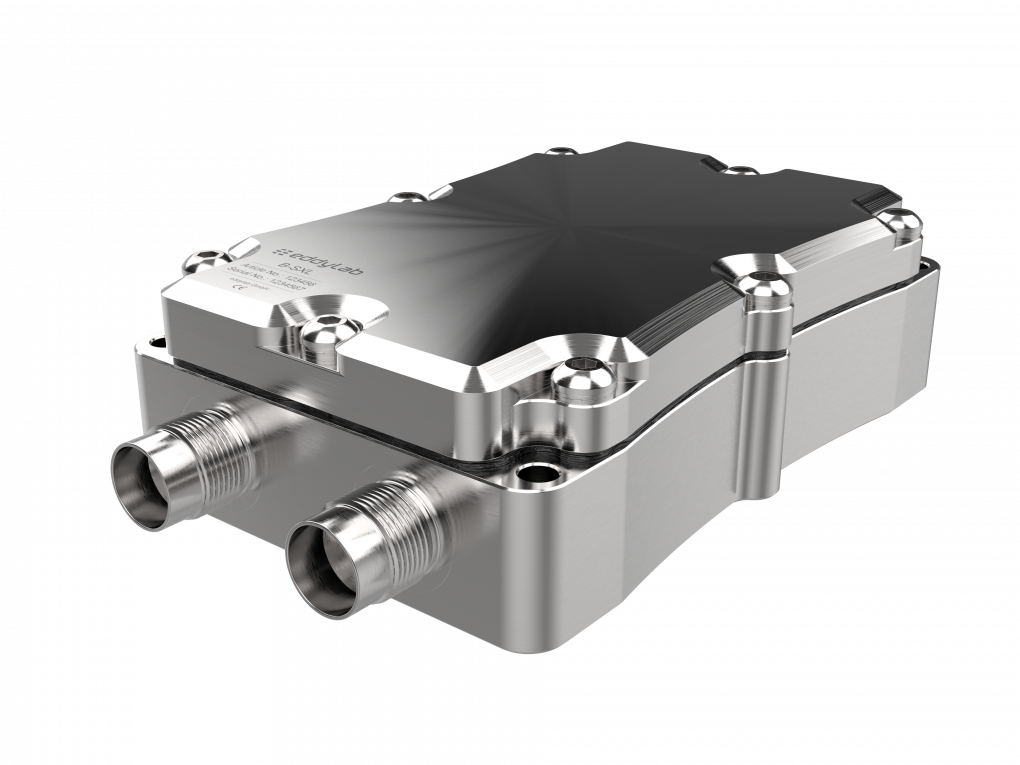

Robuste, hermetisch abgedichtete Klemmboxen aus Edelstahl zur Verbindung von Kabeln innerhalb des Containments.
|
Gehäuse |
Edelstahlgehäuse mit 2 oder 4 Kabeleinführungen; Anschluss von 1 oder 2 Kabeln innerhalb des Containments |
|
Konstruktion |
Hermetisch dicht |
|
Material |
Anorganische Komponenten wie Keramik-Reihenklemmen |
|
zulässiger Drahtquerschnitt |
0,5 ...6 mm² |
|
Features |
Einfaches und schnelles Steckersystem, kundenspezifische Lösungen verfügbar, K1 qualifizierbar |
|
Vorgesehener Einsatzbereich |
Innerhalb des Containments (K1) |

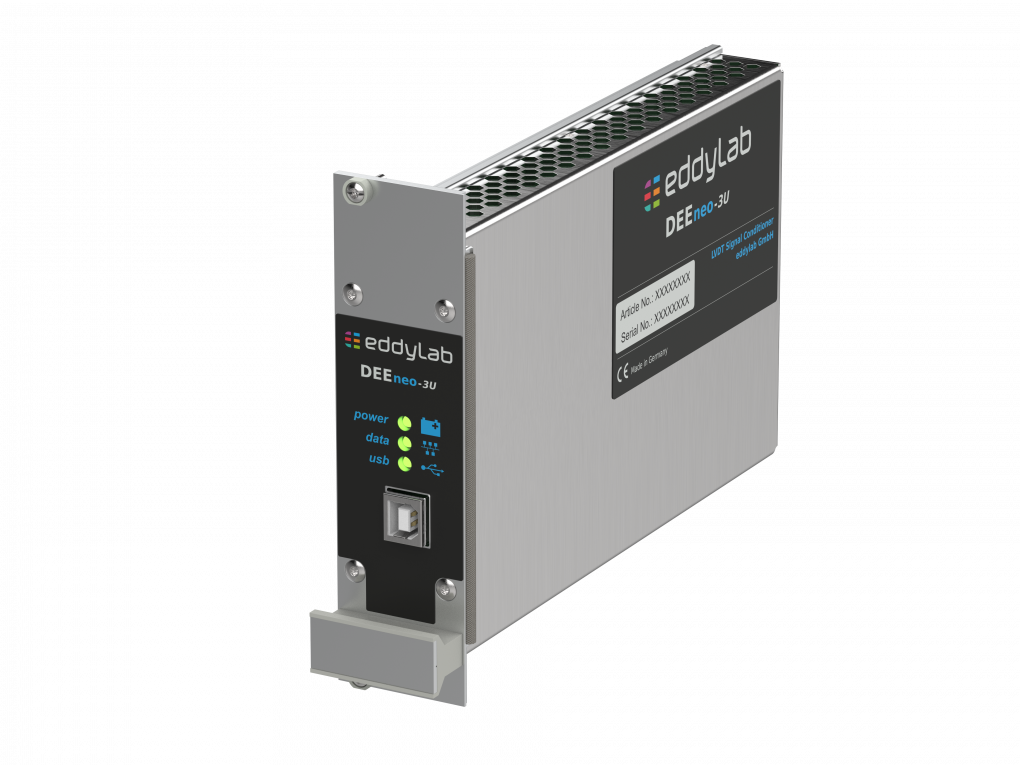

Trägerfrequenz-Messverstärker zum Betrieb induktiver LVDT-Sensoren mit seismikgeschütztem Design für die Integration in 19"-Racks
|
Signalverarbeitung |
Digital durch Mikroprozessor |
|
Auflösung |
16 bit |
|
Konfiguration |
Einfache Inbetriebnahme durch Software |
|
Kabelbrucherkennung |
Ja |
|
Ausgang |
Alarm- und Schaltausgang |
|
Features |
Erdbebensichere Konstruktion für die Integration in 19-Zoll-Racks, EMV-geschütztes Gehäuse |
|
Vorgesehener Einsatzbereich |
Außerhalb des Containments (K3) |

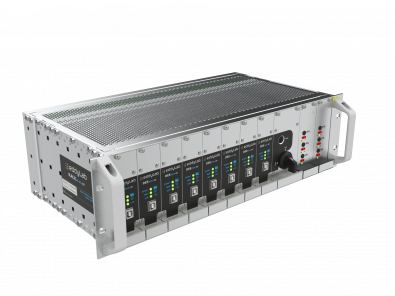

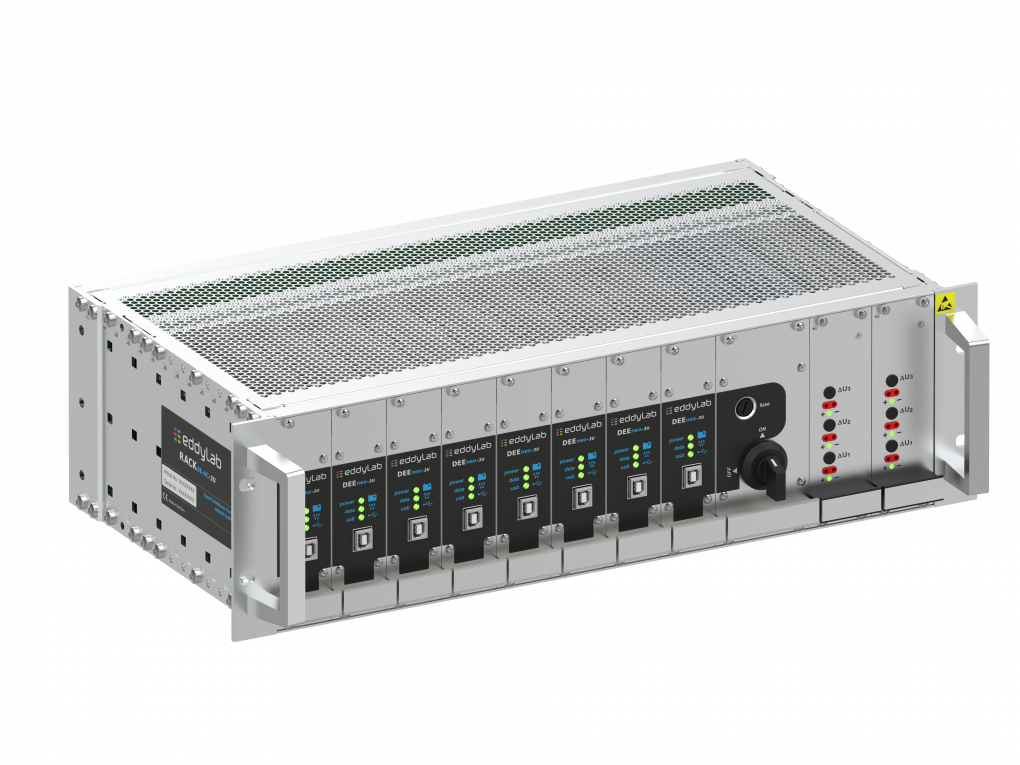

RACK8E-AC-3U wurde für die Installation in Schaltschränken mit erdbebensicherer Konstruktion entwickelt.
|
Breite |
Desktopvariante oder 19" |
|
Stromversorgung |
24 V oder 230 VAC |
|
Vorgesehener Einsatzbereich |
Außerhalb des Containments (K3) |

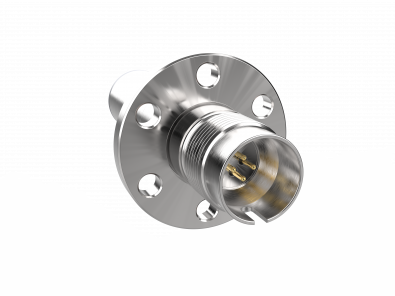

Die Kabeldurchführungen von eddylab ermöglichen die sichere Übertragung elektrischer Signale von Sensor-, Steuerungs- und Instrumentenkabeln durch eine Wand oder ein Gehäuse.
|
Dichtung |
Hermetisch |
|
Konstruktion |
Anorganischer Aufbau, hermetisch dicht durch geschweißte Keramik-Metall-Verbindungen udn patentiertem Steckverbinder |
|
Material |
Gehäuse aus Edelstahl, Keramik-Isolator, vergoldete Kontakte |
|
Vorgesehener Einsatzbereich |
Innerhalb Containment (K1) |
|
Anschlüsse |
Containment Seite mit patentiertem Steckverbinder, zweite Seite identisch oder abweichend je nach Anforderung mit Kabelverschraubung oder handelsüblichen Steckverbinder |
|
Features |
Kundenspezifische Geometrien und Anzahl Kontakte möglich, strahlen- und temperaturresistent |

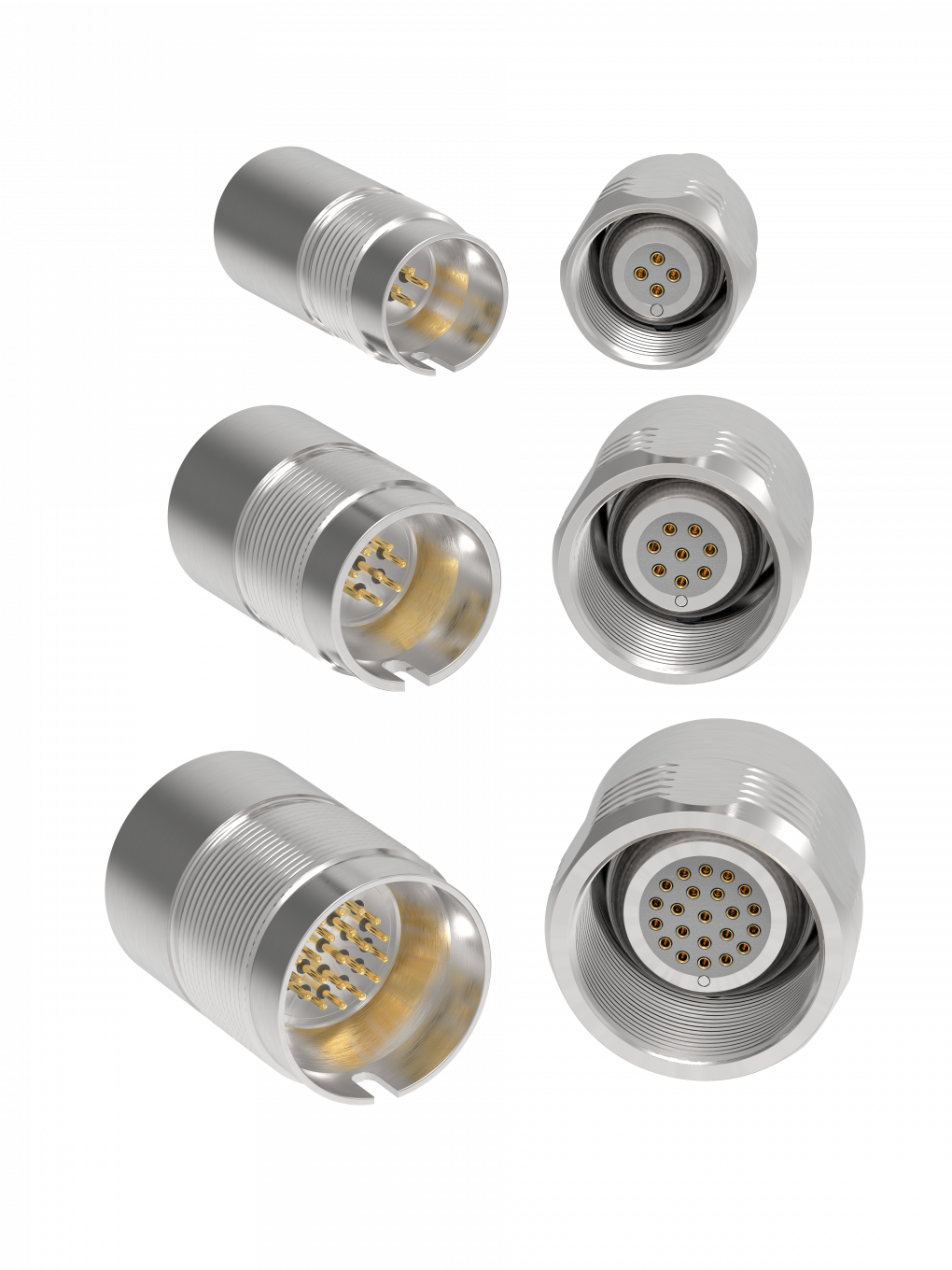

eddylab bietet Steckverbinder an, die aufgrund ihrer anorganischen Konstruktion für Umgebungen mit hohen Temperaturen oder hoher Strahlung geeignet sind.
|
Dichtheit |
Garantiert hermetische Verbindungen, patentiertes Dichtungssystem |
|
Konstruktion |
Edelstahlgehäuse, anorganischer Aufbau, Keramik Isolator |
|
Montage |
Einfaches Verriegelungssystem mit Überwurfmutter |
|
Vorgesehener Einsatzbereich |
Innerhalb des Containments (K1) |
|
Besonderheit |
Strahlen- und temperaturbeständig, wartungsfrei, selbstsicherndes Design gegen Losdrehen |
