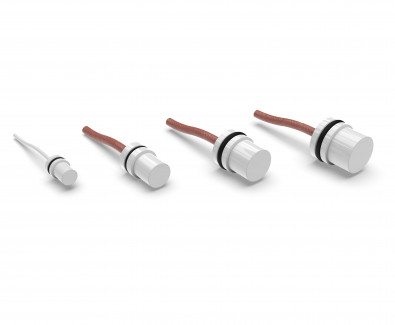

Wirbelstromsensoren

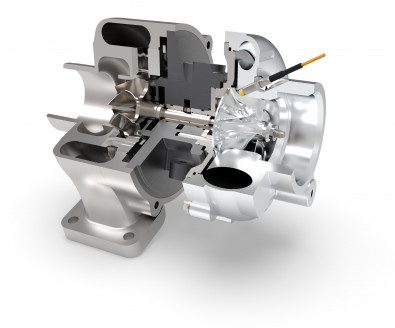

Leistungsfähig und unempfindlich. Wirbelstromsensoren basieren auf einem elektromagnetischen Messprinzip und messen berührungslos, hochdynamisch und extrem präzise Abstand, Weg oder Position zu metallischen Objekten. Auch schnelle Prozesse, wie zum Beispiel Vibrationen oder Schwingungen, werden genau erfasst. Die Wirbelstromsensoren von eddylab eignen sich hervorragend für den Einsatz in rauer Industrieumgebung, da sie durch ihr physikalisches Messprinzip unbeeinflusst von nicht- leitfähigen Medien wie Wasser, Staub, Schmutz oder Öl zwischen Sensor und Messobjekt bleiben und resistent gegenüber Verschmutzungen, hoher Temperatur und Druck sind.

Hochpräzise Wegsensoren: Stabil, zuverlässig - auch unter härtesten Bedingungen. Die Wirbelstromsensoren von eddylab sind in einem Temperaturbereich von -60°C bis 180 °C einsetzbar. Dank ihres optimierten Temperaturkoeffizienten haben auch thermische Einflüsse wie Schwankungen in der Umgebungstemperatur kaum Auswirkung auf die Messgenauigkeit. Damit zeichnen sich die eddylab Wirbelstromsensoren durch höchste Temperaturstabilität aus.



Key Features

  • verschleißfreie Abstandsmessung und Wegmessung durch berührungsloses Messprinzip
  • höchste Präzision auch im schwierigen Industrieumfeld
  • resistent gegenüber Verschmutzung, hohen Temperaturen und Druck
  • hohe Temperaturstabilität
  • robuste Bauart
  • Sonderbauarten -formen mit erweiterter Schutzfunktion möglich und flexibler Geometrie
  • Samplingraten bis 124 kSa/s, ermöglicht Beobachtung von Ultraschallmembranen
  • Genauigkeit bis 0.06 %v. MB Auflösung bis 30 nm
  • Rückführbare Linearisierung und Kalibrierung möglich



Die speziell auf den jeweiligen Wirbelstromsensor abgestimmten TX Elektroniken errechnen ein zum Abstand proportionales analoges Ausgangssignal. Zusätzlich steht ein USB und CAN Interface zum Auslesen der Daten zur Verfügung. Die von uns entwickelte Software eddylab ist mit ihren drei Funktionsbereichen (Oszilloskop, FFT Analyse, Datenlogger) die perfekte Ergänzung zur TX Serie.

Hier bekommen Sie Antworten auf häufig gestellte Fragen zur berührungslosen Abstands- und Wegmessung vonWegsensoren und Wirbelstromsensoren: FAQ

Viele weitere Informationen finden Sie auch unter www.wirbelstromsensor.de.

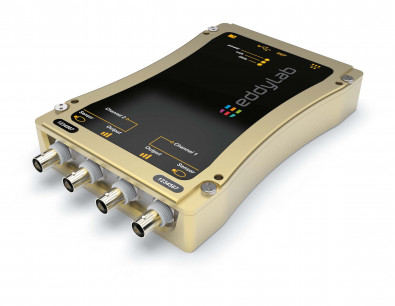

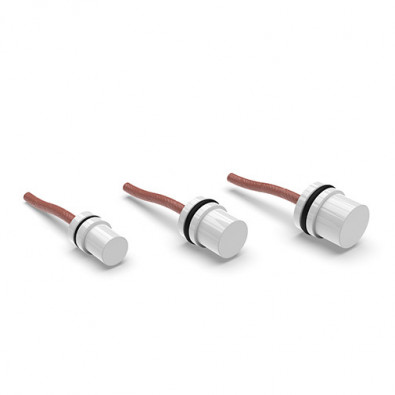

Wirbelstromserie TX, hochpräzise Sensoren und Messsysteme

Messbereiche

0,5 - 10 mm

Linearität max.

±0,15 %

Auflösung max.

0,03 µm

Dynamik

124 kS/s

Schutzklasse

IP68

Betriebstemperatur

bis +185 °C

Ausgang

0...10 V, 0...5 V, ±5 V, 0...20 mA, 4...20 mA USB, CAN

Download


Wirbelstrom-Software eddylab im Überblick

Die leistungsstarke Windows Software eddylab Lite erhalten Sie gratis zur Lieferung Ihres Wirbelstromsensors. eddylab Lite bietet Ihnen neben einem Konfigurationstool für die Sensorik die bekannten Funktionen eines digitalen Oszilloskops.

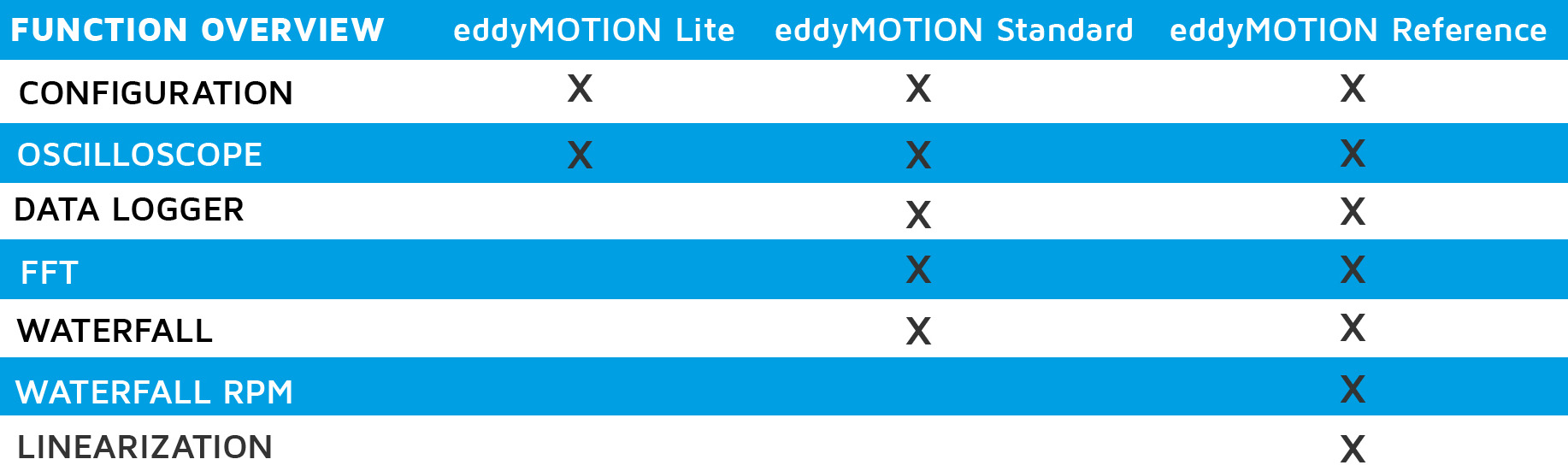

Die Versionen eddylab Standard und eddylab Reference verfügen über viele weitere Funktionen zur Schwingungsanalyse und Datenaufzeichnung. Einzigartig auf dem Markt ist die Kalibrierungs- und Linearisierungsfunktion, mit der Wirbelstromsensoren rückführbar kalibriert werden können. Eine Übersicht der Funktionen unserer Software-Varianten finden Sie in folgender Tabelle:

Ausführliche Informationen finden Sie hier sowie im  eddylab Handbuch und in der CAN-Bus Dokumentation.

eddylab Handbuch
CAN-Bus

Das eddylab Overview Video
Die Linearisierungsfunktion
CAN-Bus on board
Die Oszilloskop-Funktion
Die FFT-Funktion
Das Rpm-Wasserfalldiagramm

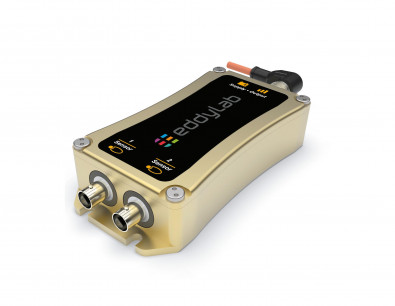

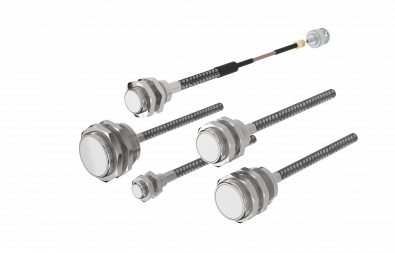

Wirbelstrom Serie AX2 - hochpräzise analoge Wirbelstromsensoren

Messbereiche

0,5 - 10 mm

Linearität max.

±2 %

Auflösung max.

0,03 µm

Dynamik

10 kHz

Schutzklasse

IP68

Betriebstemperatur

bis +185 °C

Ausgang

10 V, 5 V

Download

Wirbelstrom Serie IC, preiswert mit integrierter Elektronik

Messbereiche

2, 3, 8 mm

Linearität max.

±60 µm

Auflösung max.

1 µm

Dynamik

200...500 Hz (±3 dB)

Schutzklasse

IP67

Ausgang

4...20 mA, 0...10 V, 0...20 mA, 1...9 V

Download
