Hochdynamische und
hochpräzise Sensorsysteme

Digitale Messtaster von Magnescale ®

Die Messtaster der Firma Magnescale ® (ehemals SONY Precision Technology) sind hochpräzise Sensoren, die durch das einzigartige magnetische Messprinzip selbst unter schwierigen Bedingungen dauerhaft ein Auflösungsvermögen von bis zu 0,1 µm und eine Genauigkeit von bis zu 1 µm erreichen. Die neu entwickelte Wellennutlagerung der DK800S Serie garantiert eine Lebensdauer von mehr als 30 Millionen Hüben. Digitale Messtaster sind mit ihrem RS422 kompatiblen Ausgangssignal die idealen Sensoren für die automatisierte Fertigung.

Weitere Informationen finden Sie auch unter Service/Magnescaleservice



DT12, DT512, DT32 Serie - Magnescale ®

Messbereich

12, 32

Auflösung

1 µm

Linearität max.

±3 µm

Pneumatikvariante

ja

Ausgangssignal

TTL Linedriver nach EAI-422, mit MT-Interpolator

Betriebsspannung

+5 VDC ±5 %, 9-26,4 VDC

Schutzklasse max.

IP64

Referenzpunkt

ohne

Download

DK800S Serie - Magnescale ®

Messbereiche

5, 12, 30 mm

Auflösung

0,1 µm

Linearität max.

±0,5 µm

Pneumatikvariante

ja

Ausgangssignal

TTL Linedriver nach EAI-422

Betriebsspannung

+5 VDC ±5 %

Schutzklasse max.

IP67

Referenzpunkt

mit

Download

DK10/25/50/100/155/205 - Magnescale ®

Messbereiche

10, 25, 50, 100, 155, 205 mm

Auflösung max.

0,5 µm

Linearität max.

±2 µm

Pneumatikvariante

ja

Ausgangssignal

TTL Linedriver nach EAI-422

Betriebsspannung

+5 VDC ±5 %

Schutzklasse max.

IP64

Referenzpunkt

mit

Download

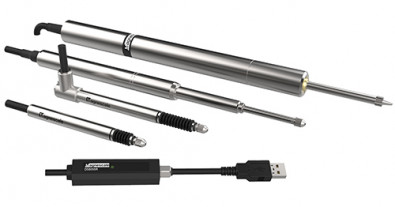

DS Serie mit USB Schnittstelle - Magnescale ®

Messbereiche

5 - 100 mm

Auflösung bis

0,1 µm

Genauigkeit bis

1 µm

Federtaster und Pneumatikvariante

ja

Schutzklasse bis

IP67

Ausgang

USB (2.0FS) Schnittstelle - kostenlose Auswertesoftware als Download

Download

MG-40/41 Mehrstellen-Messvorrichtung - Magnescale ®

Anschluss

bis zu 100 Messtaster

Bauart

modularer Aufbau

Ausgang

Ethernet

Baudrate

10 mbps data transfer

Betriebsspannung

11-26,4 VDC

Download

MG-10A/20A/30 Mehrstellen-Messvorrichtung - Magnescale ®

Anschluss

bis zu 64 Messtaster

Bauart

modularer Aufbau

Ausgang

EIA-232C, BCD

Baudrate

max. 38400 bps

Betriebsspannung

11-26,4 VDC

Download

MG80 Mehrstellen-Messvorrichtung mit Ethernet / Ethernet IP /Profinet

Kompatible Messtaster

Messtaster der DK- und DT-Serie

Bauart

modularer Aufbau

Schnittstellen

Direkte Datenübertragung über Ethernet, Ethernet IP oder Profinet

Betriebsspannung

10,8 V bis 26,4 V DC

Download

MG80-MA Mehrstellen-Messvorrichtung mit LT80-Display

Anschluss

bis zu 32 Messtaster der DK- und DT-Serie

Bauart

modularer Aufbau

Display

7-Zoll Touch Screen LCD-Display (1024 x 600)

Schnittstellen

Datenspeicherung auf SD-Karte oder USB-Stick / Datenübertragung über Ethernet

Betriebsspannung

10,8 V bis 26,4 V DC

Download

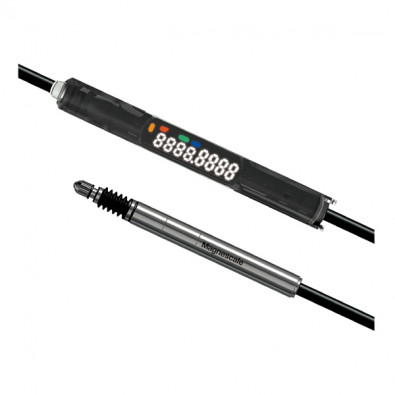

Messtaster DF800S + MF10 Toleranz Anzeige - Magnescale ®

Anschluss

PNP/NPN

Bauart

modularer Aufbau

Ausgang

Go/NoGo Ausgänge

Betriebsspannung

24 VDC

Download

MeasureViewer | Messsoftware für digitale USB-Messtaster Magnescale®

Messwert-Anzeige

Numerische Anzeige, horizontale Balkenanzeige,vertikale Balkenanzeige und analoge Messuhr-Anzeige

Messmodus

Aktueller, maximaler und minimaler Messwert, P-P Spitzenwert

Echtzeit-Anzeige

GO/NG Anzeige für aktuellen Messwert (rot, gelb und grün), Diagramm des aktuellen Messwerts

Messdatenausgabe

CSV Datenausgabe (Zeitstempel, Messwerte, GO/NG Ergebnisse)

Download
