Wirbelstrom-Software eddyMOTION



Das leistungsfähige Softwaretool eddyMOTION, das in Verbindung mit der TX-Elektronik verwendet wird, ist ein Analyse- und Konfigurationswerkzeug mit verschiedenen Funktionsbereichen. Das Anwendungsspektrum teilt sich in die Bereiche Visualisierung und Dokumentation mechanischer Schwingungen und der vor Ort Linearisierung von Wirbelstromsensoren.

Jetzt kostenlos downloaden

eddyMOTION als Analysewerkzeug

eddyMOTION ist aufgebaut als universal einsetzbares Analysewerkzeug zur Darstellung der Messwerte der TX-Elektronik. Um allen Anforderungen im Bereich der Messdatenaufzeichnung gerecht zu werden, ist eddyMOTION in verschiedene Module gegliedert. Durch die verschiedenen Module können sowohl sehr schnelle als auch langsame Vorgänge aufgezeichnet werden. Neben dem Zeitbereich können die Messdaten auch im Frequenzbereich dargestellt werden. Die zugrundeliegenden Samplingraten der TX-Elektronik sind 22.5kSa/s in der Zweikanalversion und 38kSa/s in der Einkanalversion.

eddyMOTION bietet neben einem Konfigurationstool die für die Sensorik bekannten Funktionen eines Oszilloskops
eine Vielzahl weiterer Funktionen zur Schwingungsanalyse und Datenaufzeichnung (FFT Analyse, Datenlogger, Wasserfalldiagramm). eddyMOTION verfügt darüberhinaus über eine Kalibrierungs- und Linearisierungsfunktion, mit der Wirbelstromsensoren rückführbar kalibriert werden können.

Eine Übersicht der Funktionen unserer eddyMOTION Software finden Sie in folgender Tabelle:


Messdatendarstellung mit wichtigen Features entsprechend eines klassischen Ein- und Zweikanal-Oszilloskop

Anschlagen einer Stimmgabel
  • Ein- und Zweikanal-Oszilloskop. Samplingrate 38kSa/s (Einkanal);
  • 22.5kSa/s (Zweikanal)
  • AC/DC-Kopplung
  • Zeitbasis skalierbar 20 ms...5 sec
  • Amplitudenachse skalierbar auto/manuell
  • Triggerfunktion, Triggerlevel, Hysterese und Pre-Trigger einstellbar
  • Berechnung und Darstellung von Amplitude-Frequenz-Min und Max
  • Datenexport als Bild- (bmp) und Textdatei.




Fast-Fourier-Transformation. Frequenzspektrum der Messdaten, Visualisierung von Grund- und Oberschwingungen.

Frequenzspektrum einer Stimmgabel
  • Visualisierung des Frequenzspektrums bis 19kHz (Einkanal); 11.25kHz (Zweikanal)
  • Maximalfrequenz einstellbar
  • Grenzwert für Frequenzerkennung einstellbar (Threshold)
  • Berechnung der Amplituden und Frequenzen enthaltener Peaks im Spektrum
  • Datenexport als Bild- (bmp) und Textdatei

Das FFT ist um eine Zeitachse erweitert.

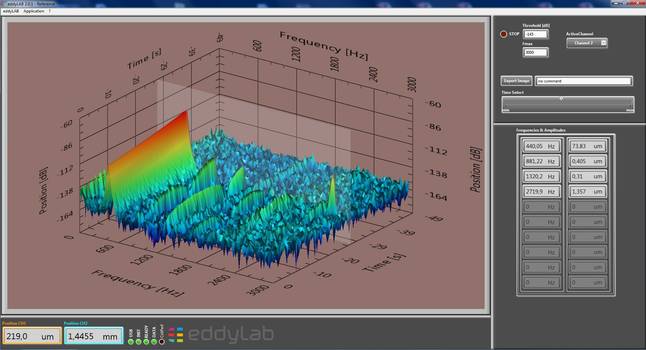

Zeitliches Wasserfalldiagramm einer Stimmgabel
  • Spektrum entsprechend dem zweidimensionalen FFT erweitert um die Zeitachse
  • Maximalfrequenz einstellbar
  • Ansicht drehbar
  • Verschiebbare Analyseebene entlang der Zeitachse
  • Berechnung der Amplituden und Frequenzen enthaltener Peaks in der Analyseebene
  • Export als Bilddatei

Das FFT wird um eine Drehzahlachse (RPM) erweitert.

Drehzahlbasiertes Wasserfalldiagramm
eines überkritischen Rotors.
  • Spektrum entsprechend dem zweidimensionalen FFT erweitert um die Drehzahlachse
  • Maximalfrequenz einstellbar
  • Maximal- und Minimaldrehzahl einstellbar
  • Ansicht drehbar
  • Verschiebbare Analyseebene entlang der Drehzahlachse
  • Berechnung der Amplituden und Frequenzen enthaltener Peaks in der Analyseebene
  • Export als Bilddatei

Mobile Linearisierung von Wirbelstromsensoren und vor Ort Kalibrierung

Typisches Fehlerverhalten von Wirbelstromsensoren
  • Linearisierung von Wirbelstromsensoren mithilfe eines Messtasters
  • vor Ort Kalibrierung
  • Eliminierung von Skalierungs- und Linearisierungsfehlern
